Автоматические выключатели АВ2М являются коммутационными электрическими аппаратами, предназначенными для проведения тока цепи в нормальных режимах и для автоматической защиты электрических сетей и оборудования от аварийных режимов (токов короткого замыкания, токов перегрузки, а также для нечастой коммутации номинальных токов (6-30 раз в сутки). Некоторые выключатели позволяют производить запуск и останов асинхронных электродвигателей с короткозамкнутым ротором в режиме АС-3.
Для обеспечения селективной (избирательной) защиты в автоматах АВ2М предусматривается возможность регулирования уставок по току и по времени.
Технические характеристики АВ2М:
|
Наименование параметра
|
Величина
|
|
Номинальный ток выключателя
|
400А, 630А, 1000А, 1500А, 2000А
|
|
Номинальное напряжение выключателя
|
до 660В переменного тока частотой 50, 60 Гц
|
|
Число полюсов
|
3
|
|
Присоединение
- для стационарных
- для выдвижных
|
переднее
заднее
|
|
Наличие максимальных расцепителей
|
полупроводниковый
|
|
Тип защиты (блок)
|
МРТ
|
|
Напряжение э/м привода частотой 50 Гц
|
220В, 380В, 660В переменный ток
|
|
Степень защиты
|
IP20 – оболочки выключателей;
IP00 – мест для присоединения внешних проводников и контактов.
|
|
Климатическое исполнение и категория размещения
|
УХЛ3, У3
|
Примечание: по запросу возможна комплектация следующими дополнительными сборочными единицами (в зависимости от исполнения - 11, 47, 18, 22, 25):
- вспомогательные контакты: замыкающие, размыкающие;
- независимый расцепитель на номинальное напряжение 220В переменного тока частотой 50Гц;
- электронный блок МРТ.
Электронный блок МРТ позволяет:
- регулировать номинальный ток автоматического выключателя в диапазоне 0.4In-1.0 In,
- настраивать отключение расцепителя тока короткого замыкания под требуемые условия эксплуатации 1,5In, 2In, 4In,6In,8In, 10In,12In, 13In,
- защищать от токов включения с выдержкой времени 3с., 6с., 12с., 18с.

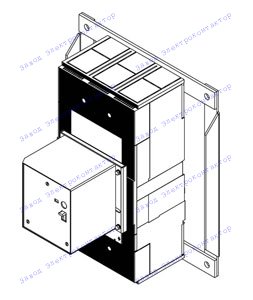

Внешний вид и устройство выключателя АВ2М:
Выключатель состоит из оболочки, коммутирующего устройства, механизма управления, дугогасительных камер. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Механизм управления – ручной привод независимого действия, обеспечивающий моментное замыкание и размыкание главных контактов.
Включение осуществляется путем перевода ручки управления в позицию «I», отключение - путем перевода ручки в позицию «О». В случае автоматического отключения при аварийном режиме или под воздействием независимого расцепителя ручка управления занимает промежуточное положение.
Включение выключателя после автоматического отключения осуществляется движением ручки (рукоятки ручного дистанционного привода) в направлении «O» - для взвода и далее в направлении «I» - на замыкание контактов.
Отключение выключателя расцепителями происходит независимо от того, удерживается ли ручка управления во включенном положении или нет.
Примечание: допускаются при оперативном переключении отдельные автоматические срабатывания (срывы зацепления).
Зажимы главных контактов выключателя допускают присоединение медных и алюминиевых проводов и кабелей. Момент затяжки винтов крепления внешних проводников – 6 Нм.

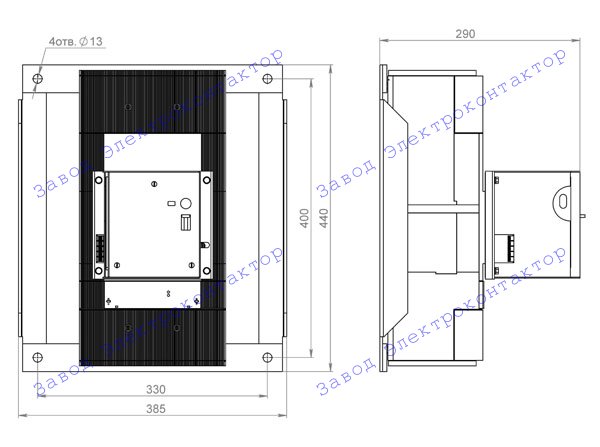

Габаритные, установочные и присоединительные размеры АВ2М:
Условия эксплуатации:
- Высота над уровнем моря - не более 2000м.
- Номинальное значение климатических факторов по ГОСТ 15150 для исполнения УХЛ3.
- Температура окружающего воздуха - от минус 40 до плюс 40°С.
- Степень загрязнения среды – 3 по ГОСТ Р 50030.1.
- Механические воздействующие факторы - по группе М3 ГОСТ 17516.1.
- Рабочее положение выключателей в пространстве – на вертикальной плоскости знаком «I» (включено) – вверх; возможен поворот вправо или влево на 90°.
Выключатели устанавливаются в помещениях, не содержащих взрывоопасные или разъедающие металл и изоляцию газы и пары, токопроводящую или взрывоопасную пыль в местах, защищенных от попадания брызг воды, капель масла и дополнительного нагрева от посторонних источников энергии.
