Рама ТКГ-200
Механическая часть тормоза колодочного гидравлического ТКГ200 именуется рамой ТКГ-200.
Служит для установки гидравлического привода - толкателя типа ТЭ-30.
В случае потребности поставки ТКГ-200 в сборе с толкателем (ТЭ30) такое изделие будет именоваться тормоз ТКГ-200.
Производитель: Завод "Электроконтактор" (Россия / г. Челябинск).
В ассортименте выпускаемого нами оборудования доступны как отдельно рамы ТКГ, так и тормоза ТКГ в комплекте с гидротолкателями.
Тормозные устройства (рамы и тормоза) производства Завод "Электроконтактор" - прочные и надежные механизмы, с характерными внешними фирменными признаками.
Таблица параметров тех.характеристик ТКГ-200:
| Наименование параметра | Значение |
| Тормозной момент, Нм, не менее | 300 |
| Диаметр тормозного шкива, мм | 200 |
| Тип толкателя | ТЭ-30 |
| Номинальное напряжение, В | 380 |
| Частота, Гц | 50 |
| Среднее усилие на штоке толкателя, Н | 250 |
| Номинальная мощность двигателя, кВт | 0,25 |
| Ход штока толкателя, мм | 32 |
| Масса тормоза без привода, кг, не более | 18 |

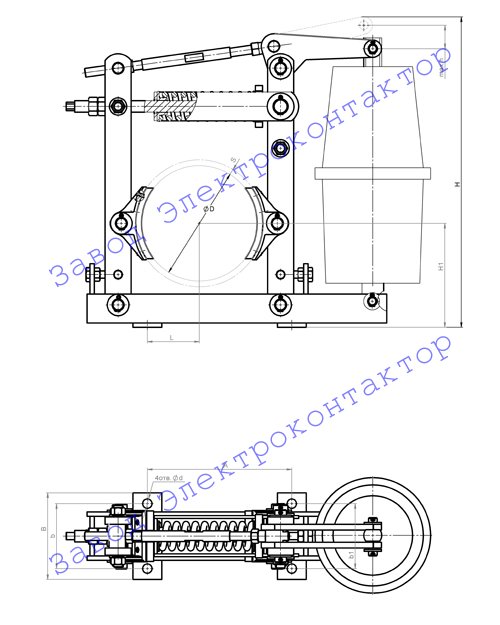

Чертеж и размеры ТКГ-200:
| Тип тормозного устройства |
Габаритные и установочные размеры, мм | ||||||||||
| H | H1 | max.h | L | S | D | A | B | b | b1 | d | |
| ТКГ-200 | 445 | 170 | 32 | 175 | 8 | 200 | 350 | 150 | 60 | 120 | 18 |
