Электромагниты серии ЭМИС предназначены для дистанционного управления исполнительными органами станков и механизмов.
Электромагниты включаются в сеть однофазного переменного тока напряжением 220, 380В частотой 50 и 60Гц.
Технические характеристики ЭМИС
|
Наименование параметра
|
ЭМИС
1100
|
ЭМИС
2100
|
ЭМИС
3100
|
ЭМИС
4100
|
ЭМИС
5100
|
ЭМИС
6100
|
ЭМИС
1200
|
ЭМИС
2200
|
ЭМИС
3200
|
ЭМИС
4200
|
ЭМИС
5200
|
|
Тип магнита
|
Втяг.
|
Втяг.
|
Втяг.
|
Втяг.
|
Втяг.
|
Втяг.
|
Толк.
|
Толк.
|
Толк.
|
Толк.
|
Толк.
|
|
Усилие, Н
|
15
|
30
|
30
|
50
|
80
|
150
|
15
|
30
|
30
|
50
|
80
|
|
Ход якоря, мм
|
20
|
25
|
25
|
25
|
25
|
30/50
|
20
|
25
|
25
|
25
|
25
|
|
Напряжение, В
|
200/380
|
||||||||||
|
Режим работы ПВ, %
|
40
|
||||||||||
|
Допустимое число циклов, в час
|
600
|
600
|
600
|
600
|
600
|
300
|
600
|
600
|
600
|
600
|
600
|
Устройство магнита ЭМИС

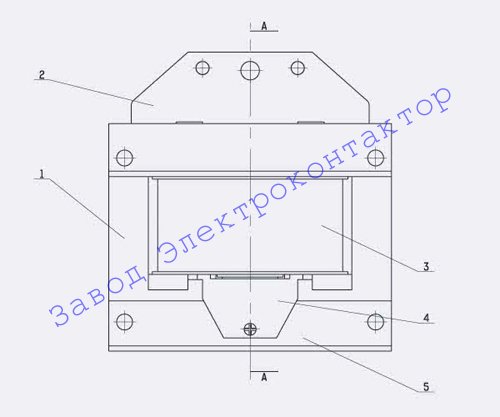

Основные детали и узлы: 1 - неподвижное ярмо; 2 - подвижный якорь Т-образной формы; 3 - катушка возбуждения электромагнитного потока; 4 - пластины короткозамкнутого витка; 5 - пластины П-образного поперечного сечения

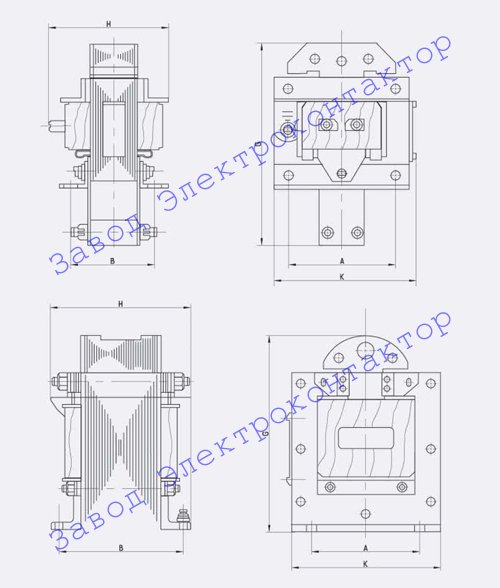

Внешний вид, габаритные, установочные и присоединительные размеры ЭМИС
|
Тип магнита
|
A
|
B
|
L
|
P
|
H
|
K
|
G
|
|
ЭМИС 1200
|
55
|
39.5
|
8
|
6
|
75
|
70
|
83
|
|
ЭМИС 2200
|
60
|
47.5
|
8
|
6
|
84
|
83
|
95
|
|
ЭМИС 3200
|
60
|
47.5
|
8
|
6
|
84
|
83
|
95
|
|
ЭМИС 4200
|
83
|
59
|
10
|
7
|
96
|
109
|
118
|
|
ЭМИС 5200
|
83
|
72
|
10
|
7
|
106
|
109
|
118
|
|
ЭМИС 6200
|
108
|
85
|
12
|
9
|
122
|
117
|
185
|
|
ЭМИС 1100
|
55
|
44.5
|
8
|
6
|
79
|
70
|
119
|
|
ЭМИС 2100
|
60
|
50.5
|
8
|
6
|
84
|
83
|
135
|
|
ЭМИС 3100
|
60
|
50.5
|
8
|
6
|
84
|
83
|
135
|
|
ЭМИС 4100
|
83
|
67
|
10
|
7
|
100
|
109
|
162
|
|
ЭМИС 5100
|
83
|
80
|
10
|
7
|
115
|
109
|
162
|
