Контактор вакуумный серии КВ
Предназначен для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии.
Возможно разместить заказ с указанием необходимой катушки напряжения: 24 В, 36 В, 42 В, 48 В, 75 В, 110 В, 127 В, 220 В.
Отличает данную группу контакторов удобство подключения и длительный срок службы без доп. обслуживания.
Особенности контакторов серии КВ:
- уменьшенные габариты изделия,
- отсутствие открытой электрической дуги,
- минимальные регламентные работы без необходимости обслуживания главных контактов,
- высокое быстродействие, обусловленное малым ходом контактов,
- низкий уровень шума в рабочем состоянии,
- возможность работы в условиях низких температур (до -40С).
Структуру условного обозначения вакуумных контакторов серии КВ-1,14 Х1/Х2 Х3 следует читать как:
- КВ - контактор вакуумный
- 1,14 - номинальное напряжение главной цепи (кВ)
- Х1 - номинальный ток отключения главной цепи (кА)
- Х2 - номинальный ток главной цепи (А)
- Х3 - климатическое исполнение и категория размещения
Технические характеристики контакторов вакуумных КВ:
|
Технические характеристики
|
КВ1,14 1,6/160 У3
|
КВ1,14 2,5/160 У3
|
КВ1,14 2,5/250 У3
|
КВ-1,14 4/400 У3
|
КВ-1,14 6,3/630 У3
|
|
Номинальное напряжение главной цепи
|
1,14 кВ
|
||||
|
Напряжение катушки
|
220 В, 380 В
|
||||
|
Номинальный переменный ток главной цепи
|
160 А
|
160 А
|
250 А
|
400 А
|
630 А
|
|
Ном. ток доп. контактов
|
10 А
|
||||
|
Ном. напряжение доп. контактов:
- переменного тока частотой 50 Гц
- постоянного тока
|
до 660 В
до 440 В
|
||||
|
Ном. переменный ток отключения главной цепи
|
1,6 кА
|
2,5 кА
|
2,5 кА
|
3,5 кА
|
5 кА
|
|
Масса
|
4 кг
|
8 кг
|
8 кг
|
12 кг
|
20 кг
|
Внешний вид и устройство контактора вакуумного серии КВ представлены на схеме:
Основные узлы и детали: 1 - электромагнит включения; 2 - три полюса с единым приводом на все полюса; 3 - вакуумная дугогасительная камера; 4 - механизм дополнительного контактного нажатия контактов; 5 - блоки вспомогательных контактов; 6 - контакты, для организации цикла включения; 7 - рычаг; 8 - плита; 9 - возвратная пружина.
Внешний вид, габаритные, установочные и присоединительные размеры контакторов вакуумных серии КВ отражены в таблице и на чертеже:
|
Тип контактора
|
Н, мм
|
А, мм
|
В, мм
|
а, мм
|
а1, мм
|
b, мм
|
d, мм
|
|
КВ1,14 1,6/160А
|
125
|
160
|
130
|
105
|
140
|
88
|
9
|
|
КВ1,14 2,5/250А
|
180
|
180
|
180
|
160
|
160
|
160
|
11
|
|
КВ1,14 4,0/400А
|
190
|
184
|
212
|
180
|
180
|
160
|
11
|
|
КВ1,14 6,3/630А
|
220
|
350
|
250
|
300
|
300
|
230
|
9
|
Реверсивное исполнение контактора вакуумного КВ-1,14
Низковольтные вакуумные контакторы серии КВ1,14 реверсивного типа открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии, используются в системах АВР или для реверсирования электрических цепей в электроустановках, например, таких как шкафы управления асинхронными электродвигателями.

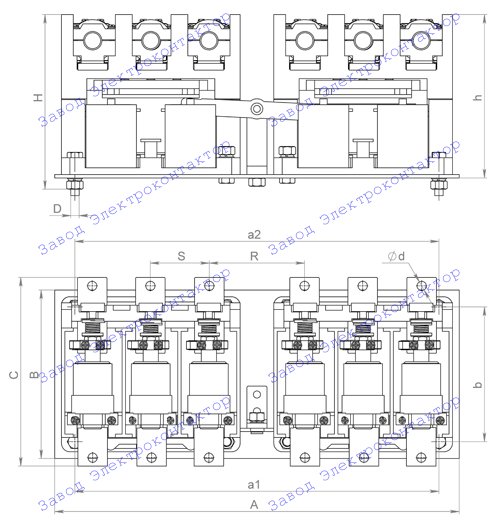

Внешний вид, габаритные, установочные и присоединительные размеры контакторов КВ реверсивного исполнения указаны в таблице и на чертеже:
|
Тип контактора
|
А, мм
|
В, мм
|
Н, мм
|
а1, мм
|
а2, мм
|
b, мм
|
h, мм
|
C, мм
|
S, мм
|
R, мм
|
D, мм
|
d, мм
|
|
КВ-1,14-160
|
385
|
125
|
141
|
325
|
360
|
98
|
131
|
150
|
41
|
135
|
М8
|
8,5
|
|
КВ-1,14-250
|
420
|
180
|
196
|
380
|
380
|
160
|
185
|
205
|
59
|
102
|
М10
|
11
|
|
КВ-1,14-400
|
480
|
200
|
207
|
432
|
432
|
160
|
194
|
224
|
70
|
113
|
М10
|
11
|
