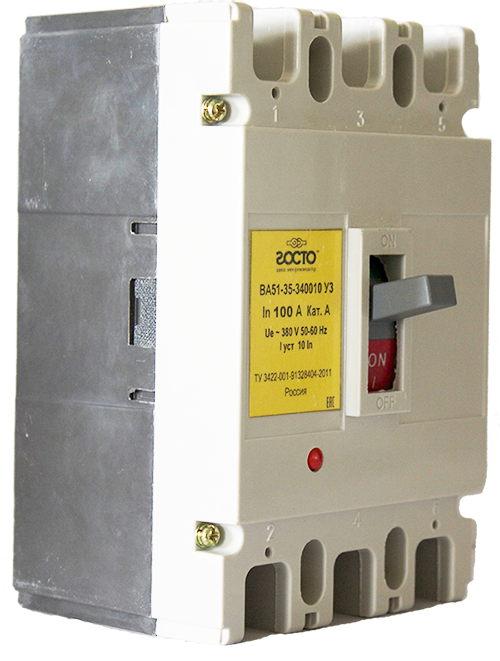

Назначение автоматических выключателей ВА5135:
- Коммутация цепей переменного и постоянного тока
- Защита от поражения эл. током, в том числе при повреждении изоляции оборудования.
- Защиты от короткого замыкания,
- Защита от перегрузок.
- Предотвращения воспламенений, в том числе при утечки эл.тока на землю.
| Наименование параметра | Значение |
| Количество полюсов | 3 |
| Номинальный ток, А | 100 |
| Рабочий диапазон температур | от -40 до +50 |
| Климатическое исполнение | У3/УХЛ3/У2/УХЛ2 |
| Степень защиты, IP | 00/20 |
| Номинальное напряжение, В | 380/660 |
| Род тока | переменный/постоянный |
| Категория применения | АС-3 |
| Наличие расцепителей | магнитный, тепловой |
| Подключение | винт, монтажная панель |
Стандартное типоисполнение автоматического выключателя ВА5135 предусматрива-ет стационарное исполнение, без дополнительных контактов, вид оперирования,- ручной. Предусмотрена возможность установки:дополнительных контак-тов,независимого расцепится, электромагнитного привода. По специальному заказу изготавливается выдвижное исполнение автоматических выключателей.
Геометрические и установочные параметры:
| Габаритные размеры | Значение |
| Установочные размеры | Высота - 165 мм Ширина - 105 мм Глубина - 85 мм |
| Сечение проводников гибким кабелем: | медная жила 25 мм |
| Сечение проводников жестким кабелем: | медная жила 15х3 мм |
| Сечение токоведущей шины | |
| Диаметр присоединительного болта | 120 мм |
Страна производителя: Россия.
Гарантия производителя: 1 год.
