КУ-704 это выключатель, который может именоваться конечным, концевом, путевым или рычажным, что не влияет на функционал.
По предназначению изделия широко применимы при коммутировании цепей управления в разных типах крановых эл. приводах и грузоподъемных устройств и механизмах, и используется в качестве путевого.
Характерные особенности модели КУ-704:
- оснащен приводом в виде пластинчатого w-образного рычага,
- обеспечивает фиксацию в каждом положении,
- ограничивает линейное передвижение механизмов с любой величиной выбега.
Производимые Заводом "Электроконтактор" выключатели серии КУ - это унифицированные электроаппараты, отличающиеся типом привода и имеющие различий в тех. параметрах по функционалу в части ограничения движения.
Особенности выключателей группы КУ-700:
- 2 независимые эл. цепи,
- способность работать как на переменном, так и на постоянном токе,
- повторно-кратковременный режим эксплуатации,
- высокопрочный защитный корпус.
Структура условного обозначения выключателя КУ ГОСТО-704 Х3:
- КУ - серия выключателя,
- ГОСТО - торговая марка,
- 704 - привод устроен как пластинчатый w-образный рычаг,
- Х3 - климатическое исполнение и категория размещения.
Таблица тех. характеристик выключателя КУ-704:
|
Наименование параметра
|
Значение
|
|
Аналог
|
ПП-744
|
|
Число рабочих положений
|
3
|
|
Тип привода
|
Рычаг пластичный W-образный
|
|
Фиксация
|
Фиксация в каждом положении
|
|
Номинальное напряжение переменного тока
|
220 В, 380 В, 550 В
|
|
Номинальное напряжение постоянного тока
|
110 В, 220 В, 440 В
|
|
Ток продолжительного режима
|
10А
|
|
Максимальная скорость привода
|
100 м/мин
|
|
Степень защиты
|
IP54
|
|
Эксплуатационная частота включений
|
до 15 режимов в час
|
|
Износостойкость механическая
|
100000 В-О
|
|
Износостойкость электрическая
|
50000 В-О
|
|
Ввод внешних проводов
|
Через гермоввод (сальник)
|

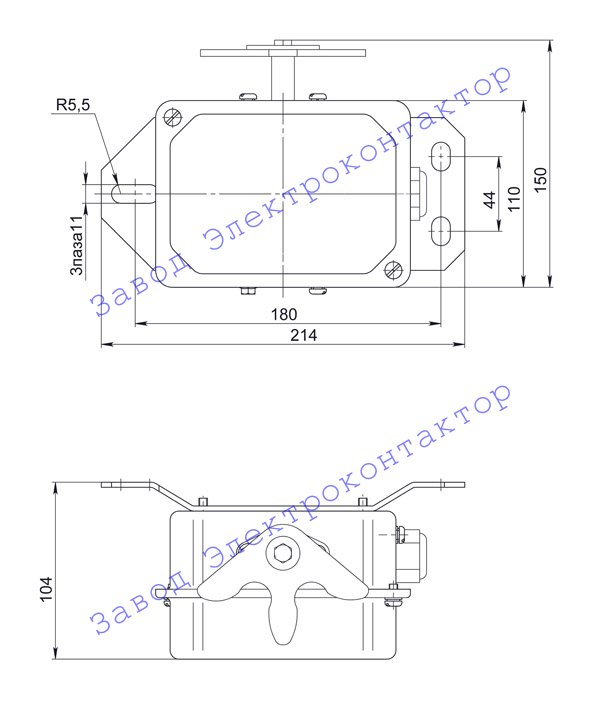

Внешний вид и размеры КУ-704 представлены на чертеже:
