Концевой выключатель КУ-703
КУ-703 это выключатель, именоваться который может как конечный, концевой, путевой или рычажный, что не влияет на функционал и принцип действия.
Выключатель КУ-703 служит для коммутации цепей управления в крановых эл. приводах и грузоподъемных устройствах и механизмах разных типов, применяется в качестве путевого.
Среди характерных особенностей модели КУ-703 стоит отметить:
- оснащен приводом в виде двуплечного рычага с грузом с противовесом,
- обеспечивает фиксацию на крайних положениях,
- ограничивает линейное движение механизмов.
Производимые Заводом "Электроконтактор" выключатели серии КУ - это унифицированные электроаппараты, отличающиеся типом привода и имеющие различий в тех. параметрах по функционалу в части ограничения движения.
Особенности выключателей группы КУ-700:
- 2 независимые эл. цепи,
- способность работать как на переменном, так и на постоянном токе,
- повторно-кратковременный режим эксплуатации,
- высокопрочный защитный корпус.
Структура условного обозначения выключателя КУ ГОСТО-703 Х3:
- КУ - серия выключателя,
- ГОСТО - торговая марка,
- 703 - привод рычага с грузом с противовесом,
- Х3 - климатическое исполнение и категория размещения.
Таблица тех. характеристик выключателя КУ-703:
|
Наименование параметра
|
Значение
|
|
Аналог
|
ПП-743
|
|
Число рабочих положений
|
2
|
|
Тип привода
|
Груз с противовесом
|
|
Фиксация
|
Фиксация на крайних положениях
|
|
Номинальное напряжение переменного тока
|
220В, 380В, 550В
|
|
Номинальное напряжение постоянного тока
|
110В, 220В, 440В
|
|
Ток продолжительного режима
|
10А
|
|
Максимальная скорость привода
|
Не ограничена
|
|
Степень защиты
|
IP54
|
|
Эксплуатационная частота включений
|
до 15 режимов в час
|
|
Износостойкость механическая
|
100000 В-О
|
|
Износостойкость электрическая
|
50000 В-О
|
|
Ввод внешних проводов
|
Через гермоввод (сальник)
|

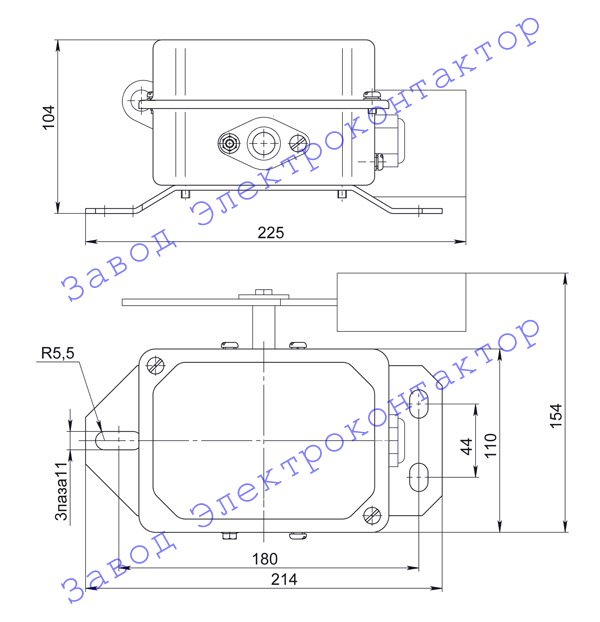

Внешний вид и размеры КУ-703 представлены на чертеже:
ВАЖНО: Возможна поставка в комплекте с "протвовес с троссом" за дополнительную плату.
