КУ-701 это выключатель, именоваться который может как конечный, концевой, путевой или рычажный, что не влияет на функционал и принцип действия.
Выключатель КУ-701 служит для коммутации цепей управления в различных крановых эл. приводах и грузоподъемных механизмах, применяется в качестве путевого.
Имеет дюральаллюминиевый корус.
Среди характерных особенностей модели КУ-701 стоит отметить:
- оснащен приводом в виде рычага с роликом,
- обеспечивает фиксацию с самовозвратом рычага,
- ограничивает линейное движение механизмов при малых (небольших) величинах выбега.
Производимые Заводом "Электроконтактор" выключатели серии КУ - это унифицированные электроаппараты, отличающиеся типом привода и имеющие различий в тех. параметрах по функционалу в части ограничения движения.
Особенности выключателей группы КУ-700:
- 2 независимые эл. цепи,
- способность работать как на переменном, так и на постоянном токе,
- повторно-кратковременный режим эксплуатации,
- высокопрочный защитный корпус.
Структура условного обозначения выключателя КУ ГОСТО-701 У1, У2:
- КУ - серия выключателя;
- ГОСТО - торговая марка;
- 701 - привод в виде рычага с роликом;
- У1, У2- климатическое исполнение и категория размещения.
Таблица тех. характеристик выключателя КУ701:
- ток продолжительного режима, In – 10А АС500В, 16А АС380В;
- номинальное напряжение переменного тока, Ue, – 220, 380В, 500В;
- номинальное напряжение постоянного тока, Ue, – 110, 220В;
- эксплуатационная частота включений до 15 в час;
- номинальное напряжение изоляции Ui, – 500В;
- температура окружающей среды от минус 40 до плюс 40°, климатическое исполнение и категория размещения У1, У2 согласно ГОСТ 15150;
- степень защиты согласно ГОСТ 14255 – IP44, IP54, при условии, что отверстие для ввода проводов закрыто.

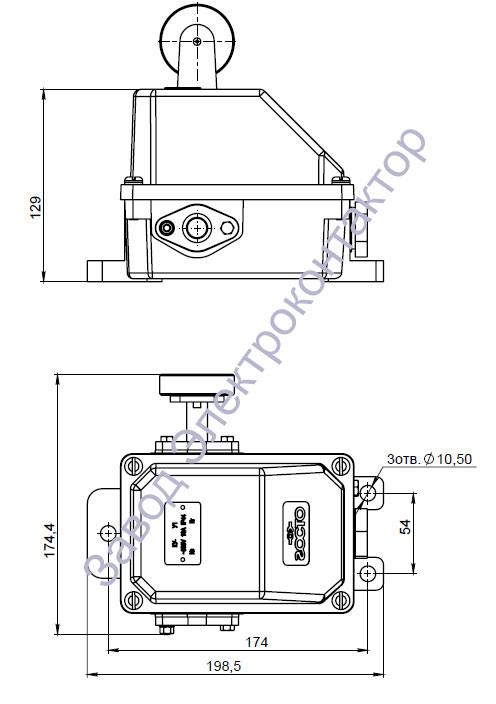

Внешний вид и размеры КУ-701 представлены на чертеже:
