Тормоз ТКГ-400 - двухколодочный крановый тормоз с толкателем ТЭ-80 в качестве привода.
Тормозное устройство данного типа предназначено для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.
Маркировка и расшифровка ТКГ ГОСТО-400 У2:
ТКГ - тормоз колодочный гидравлический,
ГОСТО - торговая марка,
400 - диаметр тормозного шкива (мм),
У - тип климатического исполнения,
2 - категория размещения.
Технические характеристики ТКГ-400:
Наименование параметра |
Значение |
| Тормозной момент, Нм, не менее | 1500 |
| Диаметр тормозного шкива, мм | 400 |
| Тип толкателя | ТЭ-80 |
| Номинальное напряжение, В | 380 |
| Частота, Гц | 50 |
| Среднее усилие на штоке толкателя, Н | 800 |
| Номинальная мощность двигателя, кВт | 0,62 |
| Ход штока толкателя, мм | 60 |
| Масса тормоза без привода, кг, не более | 87 |

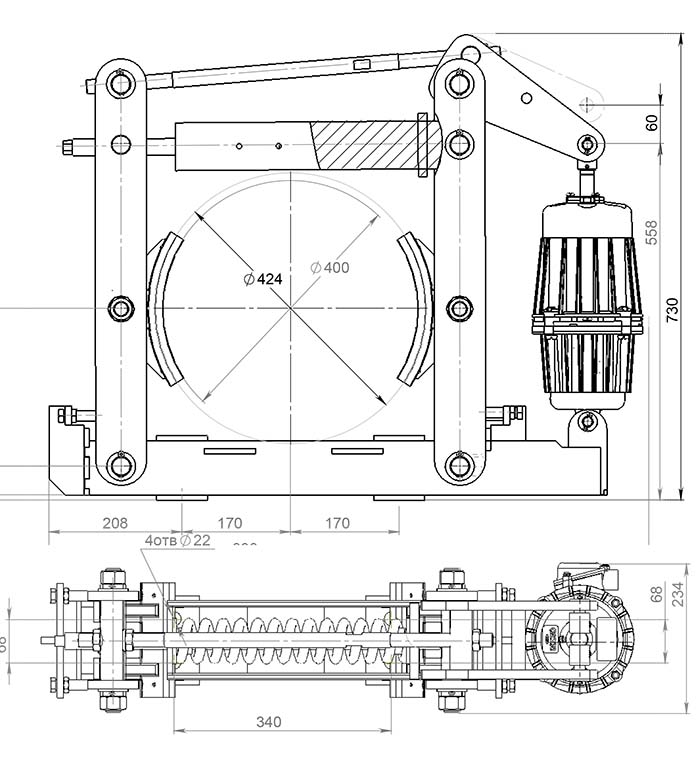

Чертеж ТКГ-400:
Основными узлами и деталями являются:
основание (1); вертикальные стойки (2 и 3); тормозные колодки (4); регулировочный болт (5); шпилька (6); замыкающая пружина (7); шайба (8); регулировочная тяга (9); рычаг (10); толкатель электрогидравлический (11); ось верхняя (12); ось нижняя (13); втулка (14).
Внимание:
Важно следить за состоянием и исправностью тормозных механизмов, поскольку от исправности тормоза зависит четкость, безопасность и безотказность работы крана. Надежность работы тормоза зависит от своевременного и правильного регулирования и обслуживания. В случае возникновения вопросов по регулировке тормоза, просьба запрашивать руководство по регулировке дополнительно!
Примечание:
Завод-производитель оставляет за собой право вносить изменения в конструкцию, в применяемые комплектующие и материалы не ухудшающие технические характеристики оборудования.
