Двухколодочный крановый колодочный тормоз ТКГ-300 в сборе с толкателем ТЭ-50.
Тормоз устроен как гидравлический электропривод ТЭ50, размещенный на и механической части - раме ТКГ-300.
Назначение:
удержание груза на весу, предотвращение недопустимого разгона груза при спуске, принудительное замедление движения механизма и остановка его обеспечиваются тормозами.
Принцип действия:
создание тормозного момента за счет трения между вращающимся шкивом и стационарными колодками; колодки тормоза расположены диаметрально относительно шкива и создают равное, но противоположное давление на вал, что исключает изгибающий момент
Тормоза рассчитываются на величину тормозного момента, необходимую для остановки механизма на заданном пути или при заданном времени торможения.
Маркировка и расшифровка ТКГ ГОСТО-300 У2:
ТКГ - тормоз колодочный гидравлический,
ГОСТО - торговая марка,
300 - диаметр тормозного шкива (мм),
У - тип климатического исполнения,
2 - категория размещения.
Технические характеристики ТКГ-300:
Наименование параметра |
Значение |
| Тормозной момент, Нм, не менее | 800 |
| Диаметр тормозного шкива, мм | 300 |
| Тип толкателя | ТЭ-50 |
| Номинальное напряжение, В | 380 |
| Частота, Гц | 50 |
| Среднее усилие на штоке толкателя, Н | 450 |
| Номинальная мощность двигателя, кВт | 0,39 |
| Ход штока толкателя, мм | 60 |
| Масса тормоза без привода, кг, не более | 38 |

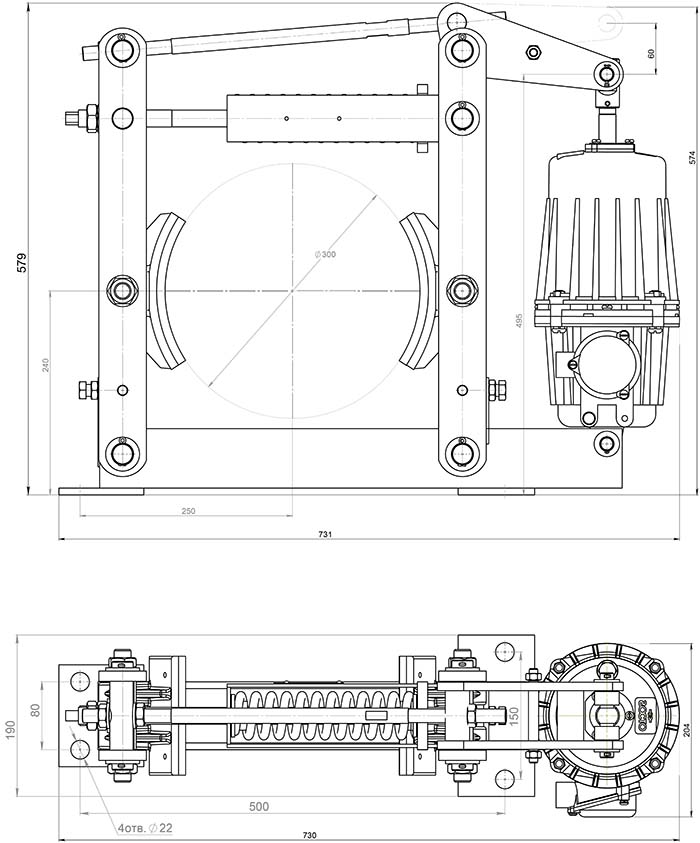

Чертеж ТКГ-300:
Внимание:
Важно следить за состоянием и исправностью тормозных механизмов, поскольку от исправности тормоза зависит четкость, безопасность и безотказность работы крана. Надежность работы тормоза зависит от своевременного и правильного регулирования и обслуживания. В случае возникновения вопросов по регулировке тормоза, просьба запрашивать руководство по регулировке дополнительно!
