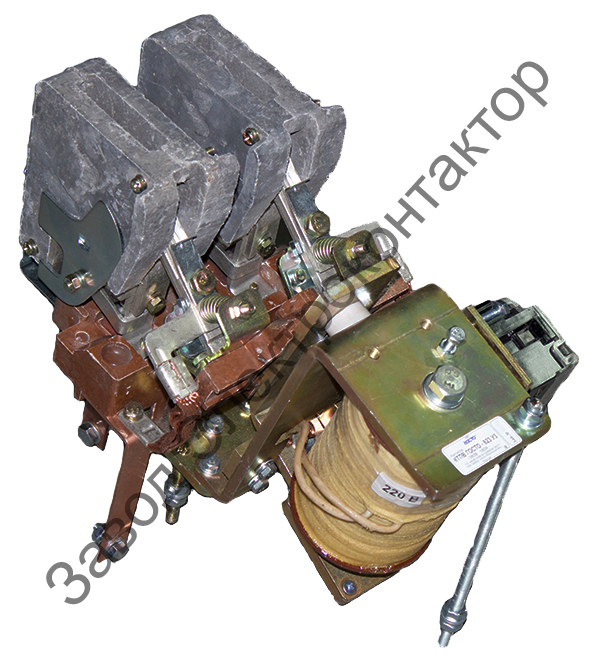

Контактор КТПВ 623 Т3 160А
Контакторы КТПВ 623 и КТПВ 624 предназначены для включения электрических цепей в стационарных условиях. Номинальное напряжение главных контактов - 380В переменного тока с частотой 50 и 60 Гц; 440 для климатического исполнения Т3.
Ток главной цепи контакторов КТПВ 623 - 160А, контакторов КТПВ 624 - 250А
Напряжение втягивающей катушки 110 либо 220 постоянного тока.
Контакторы КТПВ623 и КТПВ624 изготовляются с 2 “З” главными контактами с дугогашением.
Контакторы изготовляются с 2 “З” и 2 “Р” блок - контактами, с 2 “З” и 1 “Р” блок - контактами или без них. Конструкция блок - контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения “З” и “Р” контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи
Расшифровка КТПВ623 и КТПВ624, маркировка.
КТПВ 62Х Х3
КТП - контактор переменного тока с управлением постоянным током;
В - индекс предприятия-изготовителя;
6 - номер серии;
2 - число главных контактов;
Х - величина контактора (номинальный ток): 1 - 63 А; 2 -100 А; 3 -160 А; 4 - 250 А; 5 -630 А;
Х3 - климатическое исполнение (У, ХЛ) и категория размещения по ГОСТ 15150-69.
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Полюсов силовых количество – 2;
- Ток номинальный – 160А;
- Ток катушки управления – постоянный (DC);
- Защита по IP – 00;
- Крепления способ – на винты;
- Катушка управления напряжением – 220В;
- Рабочее номинальное напряжение тока переменного – 380В;
- Напряжение номинальное изоляции – 660В;
- Размыкающих вспомогательных контактов – 1;
- Замыкающих вспомогательных контактов – 2;
- Замыкающих главных контактов – 2;

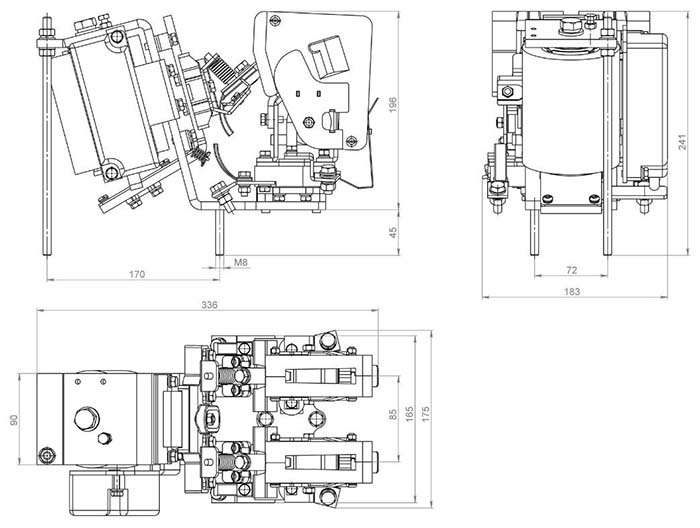

Конструкция контактора КТПВ
В моноблочной конструкции контактора КТПВ все его элементы размещены на основной скобе. Дугогасительная камера предназначена для магнитного гашения дуги в контакторе. Она снимается без каких-либо усилий и откручивания деталей. Подвижные контакты закреплены за счет изоляционной колодки. Контакты изготовлены из кадмиевой меди. Для увеличения эффективности работы и периода эксплуатации без необходимости снижения номинального тока к контактам контактора напаиваются серебряные пластинки. Долговечность катушки КТПВ обусловлена сопротивлением, снижающим перенапряжение, которое возникает в катушке в момент отключения контактора от сети.
Вспомогательные блок-контакты крепятся на блоке, который представляет собой пластмассовое основание. На нем закреплены скобы со вспомогательными элементами, а также неподвижные контакты.
Принцип работы контакторов КТПВ
- При подаче напряжения на катушку контактора КТПВ главные подвижные силовые контакты замыкает цепь, а дугогасительные камеры гасят электрическую дугу, которая образовывается при замыкании.
- После отключения напряжения силовые контакты возвращается в исходное положение под действием собственной силы тяжести и возвратной пружины.
- Контакторы КТПВ во время работы могут издавать гудение. Сильное гудение возникает вследствие падения напряжения в сети или неисправности контактора.Катушка контактора КТПВ рассчитана на колебания напряжения в сети до 85% от номинального.
