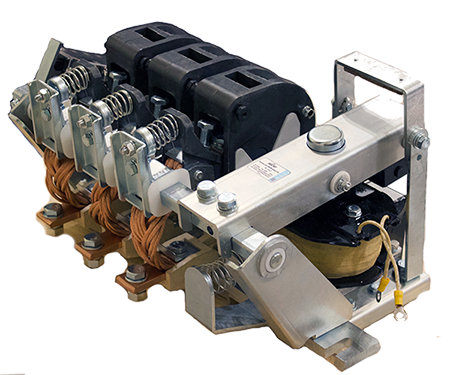

Контактор КТ-6053 У3 630А
Контактор КТ-6053 630А применяется для управления различными производственными процессами, отличительной особенностью контакторов КТ 6053 630А является усиленная металлическими пластинами дугогасительная система и серебросодержащие силовые контакты. За счет применения серебросодержащих контактов контакторы зарекомендовали как высокоэффективные для длительных режимов работы.
Контактор КТ-6053 630А спользуются в составе оборудования для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР). По воздействию климатических факторов внешней среды контакторы соответствуют исполнению У, ХЛ и Т категории размещения 3 по ГОСТ 15150–69.
Рабочие элементы контактора КТ6053 630А:
Электромагнит, катушка управления, контакт-детали, блок-контакты, дугогасители.
При подключении катушки к сети срабатывает электромагнит контактора, рейка с подвижными контактами контактора замыкает контакты контактора, питание подается от источника к потребителю.
В связи с тем, что аппарат расчитан на большие токи - при отключении катушки контактора от сети возможно возникновение электрической дуги, для исключения воспламенения КТ 6053 630А снабжен искрогасительными камерами.
Такой принцип позволяет дистанционно управлять включением-отключением.
Вспомогаттельные контакты служат в том числе для переключение в цепи управления.
Структура условного обозначения контакторов КТ6053 630А
КТ - контактор переменного тока с управлением переменным током
6 - условный номер серии;
0 - с универсальным присоединением проводов на рейке;
5 - номинальный ток - 630 ампер;
3 - число полюсов главных контактов контактора;
Б - дополнительное условное обозначение специфических особенностей серии;
Исполнение
| У | для районов умеренного климата |
| З | категория размещения |
КТ(КТП)-60Х1Х2Б-Х3...А-Х4...АС(DC)-УЗ-ГОСТО
| Часть наименования | Расшифровка |
| КТ | Вид контактора: КТ – контактор переменного тока с управлением переменным током |
| 60 | Условный номер серии |
| Х1 | Условное значение величины номинального тока: 1 – 100А; 2 – 160А; 3 – 250А; 4 – 400А; 5 - 630А |
| Х2 | Число полюсов: 2 или 3 |
| Б | Модернизированные контакты |
| Х3...А | Номинальный ток, А |
| Х4...АС(DC) | Номинальное напряжение и род тока включающей катушки: 220AC; 380AC; 110DC; 220 DC |
| УЗ | Климатическое исполнение, категория размещения |
| ГОСТО | Торговая марка |
ТО, сведения о наиболее частых неисправностях контакторов серии КТ, методы их устранения – предоставляются по запросу.
