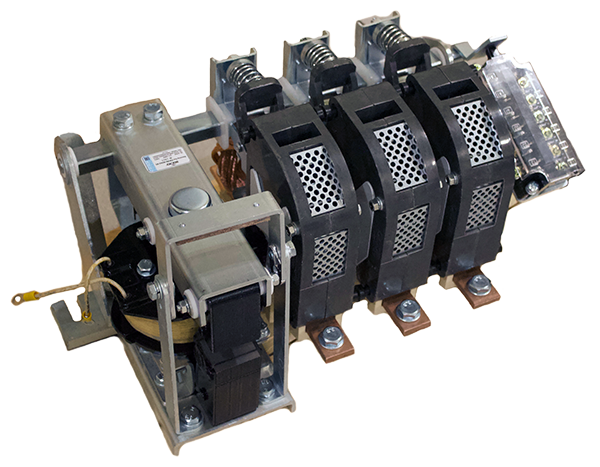

Контактор КТ-6043 У3 400А
Контактор КТ-6043 предназначен для отключения и включения приемников электросети на номинальное напряжение до 380В переменного тока частоты 50 и 60Гц.
Контактор используется в аппаратуре автоматического включения резерва и для включения/выключения мощных электрических машин.
Контактор КТ-6043 работает следующим образом:
На катушку индуктивности подается напряжение, сердечник магнита притягивается и цепь замыкается, по цепи протекает ток приемник тока включается. При отключении питания под действием собственной тяжести подвижные контакты возвращаются в исходное положение - приемник тока отключается. Для дистанционного управления контактором применяют посты кнопочные. В зависимости от целей и приемника электроэнергии собираются различные схемы с применением КТ 6024.
Быстро изнашиваемые детали контакты и катушка выполнены легко съемными и универсальными для всех контакторов на 160А не зависимо от числа полюсов.
Дугогасительные камеры выполнены съемными, что упрощает обслуживание и замену контакт-деталей контактора. Материал камер исключает воспламенение камеры.
Конструкция электромагнитной катушки проста и легкозаменяема.
Блок-контакты унифицированы для токов 400-630А.
Буквенное обозначение БС предполагает выполнение контактов из материалов на основе серебра, для уменьшения износа и продления срока службы аппарата.
Высокую жесткость конструкции обеспечивают рейки контактора.
Исполнение
| У | для районов умеренного климата |
| З | категория размещения |
Структура условного обозначения
| КТ | контактор переменного тока с управлением переменным током |
| 6 | условный номер серии |
| 0 | с универсальным присоединением проводов на рейке |
| 4 | номинальный ток - 400 ампер |
| 3 | число полюсов главных контактов контактора |
Контактор КТ-6043 имеет следующие технические значения:
| номинальное напряжение | 380 В |
| номинальный ток | 400 А |
| частота | 50 Гц |
| номинальное напряжение включающих катушек контакторов | 380 В, 220 В |
| количество полюсов | 3 |
| наличие дополнительных контактов | размыкающих — 2, замыкающих — 2 |
| степень защиты | IP00 |
| род тока | переменный |
| способ крепления | винт |
КТ(КТП)-60Х1Х2Б-Х3...А-Х4...АС(DC)-УЗ-ГОСТО
| Часть наименования | Расшифровка |
| КТ | Вид контактора: КТ – контактор переменного тока с управлением переменным током; |
| Х1 | Условное значение величины номинального тока: 1 – 100А; 2 – 160А; 3 – 250А; 4 – 400А; 5 - 630А |
| Х2 | Число полюсов: 2 или 3 |
| Б | Модернизированные контакты |
| Х3...А | Номинальный ток, А |
| Х4...АС(DC) | Номинальное напряжение и род тока включающей катушки: 220AC; 380AC; 110DC; 220 DC |
| УЗ | Климатическое исполнение, категория размещения |
| ГОСТО | Торговая марка |
СИЛЬНЫЕ СТОРОНЫ:
- 100 процентов из Российских комплектующих;
- Низкая себестоимость расходных материалов:
подвижный контакт 171,6 рублей
неподвижный контакт 183 рубля
- Материал катушки - медь;
ТО, сведения о наиболее частых неисправностях контакторов серии КТ, методы их устранения – предоставляются по запросу.
