Командоаппараты КА-4058-1
Предназначены для автоматического управления электрическими приводами постоянного и переменного тока путем переключения вторичных цепей контакторов, пускателей, цепей автоматики, телемеханики и т. д.; напряжением до 440 В постоянного тока и 380 В переменного тока, частотой 50 гц.
Широкий спектр передаточных соотношений (от 1:1 до 1:30), надежная фиксация замкнутого и разомкнутого состояния контактов, возможность привода от независимого электродвигателя постоянного тока, позволяет устанавливать эти аппараты для контроля положения технологического оборудования. Аппараты расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической промышленности.
Аппараты расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической промышленности. Специфическое применение командоаппаратов, конечно, не ограничивает их установку в схемах автоматического управления других электроприводов.
Структура условного обозначения командоаппаратов серии КА-4058-1
( с односторонним выходом вала)
Технические характеристики
Командоаппараты состоят из кулачкового барабана, контактной панели, вала, стального корпуса. Ввод контрольного кабеля осуществляется через специальные отверстия в корпусе, снабженное герметичным уплотнительным соединением.
Командоаппараты серии КА4000, КА4100, КА4200 и КА4600 рассчитаны для реверсивной работы со скоростью вращения барабана до 60 об/мин. Режим работы командоаппаратов продолжительный или повторно-кратковременный при относительной продолжительности включения не более 60%, допускается кратковременная (до 5 минут) работа со скоростью вращения барабана до 150 об/мин. Общее количество В/О не должно превышать 1200 в час. Присоединительные зажимы командоаппаратов допускают присоединение по одному проводнику сечением от 1,5м2 до 4 мм2, или двух проводников сечением до 2,5 мм2. Сопротивление изоляции сухих и чистых командоаппаратов> 10 MOM .

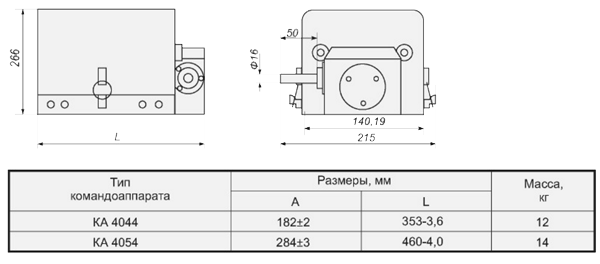

Габаритные размеры:
