Толкатель электрогидравлический ТЭ-80
Толкатели электрогидравлические ТЭ-80 исполнения общепромышленного предназначаются для привода колодочных и пружинных тормозов лебедок, ленточных конвейеров, мостовых и козловых кранов, кранах на ж/д ходу, путеукладчиках железнодорожных и других механизмов.
Гидротолкатели предназначаются для работы под навесами или в помещениях, где колебания влажности воздуха и температуры не сильно отличаются от колебаний на открытом воздухе.
Устанавливаются гидротолкатели ТЭ-80 на колодочные тормоза ТКГ-400 и ТКГ-500.
Должны применяться во взрывобезопасной среде.
Условия эксплуатации
- Температура воздуха
Исполнение У2 – 313 (40)-233 (-40);
Исполнение Т2 – 318 (45)-263 (-10);
- Влажность воздуха относительная
Умеренный климат при 923 К (20°С) – 80%;
Умеренный климат при 298 К (25°С) (верхнее значение) – 100%;
Тропический климат при 300 К (27°С) – 90%;
Тропический климат при К (35°С)(верхнее значение)- 100%;
- Высота над морем – не выше 1000 м.;
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Напряжение номинальное – 380В;
- Серия – ТЭ;
- Частота тока переменного – 50Гц;
- Время обратного хода штока на тормозе – не более 0,5 с.;
- Мощность потребляемая – не более 200Вт;
- Время подъема штока на тормозе – не более 0,7 с.;
- Ход штока – 60 мм.;
- Рабочая жидкость массой – не более 2,7 кг;
- Среднее усилие подъема – 800Н;
- Развиваемое усилие подъема – не менее 900Н;

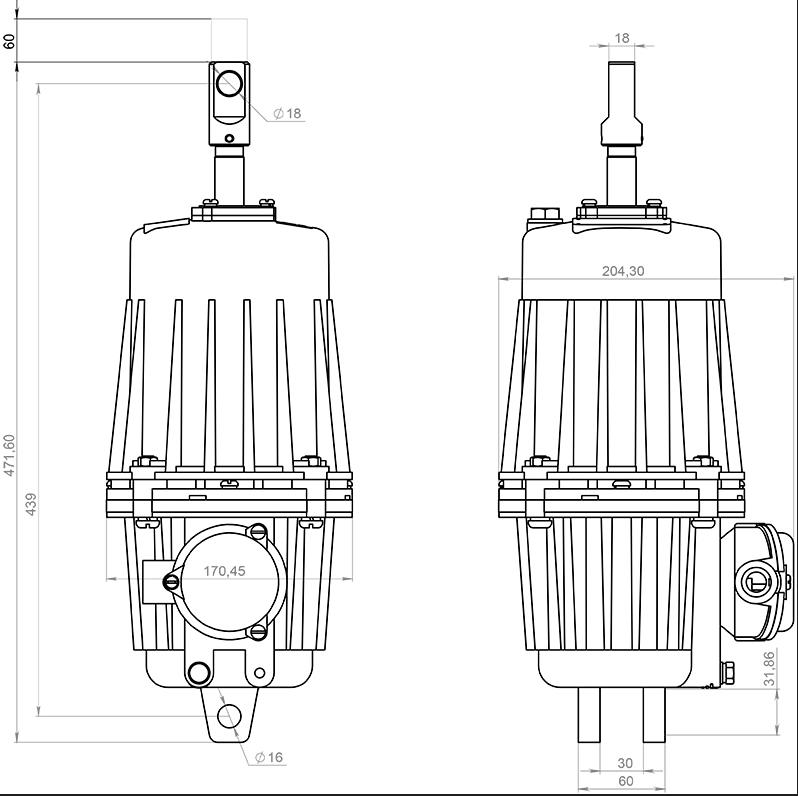

Чертеж, внешний вид, габаритные, установочные и присоединительные размеры ТЭ-80
Возможные неисправности гидротолкателей ТЭ и методы их устранения
